目前，碳化硅（SiC）這種半導體材料因其在電力電子應用中的出色表現引起了廣泛的關注。對晶圓和器件的研究在近年來已經取得很大進展。如今，各供應商已可批量生產電壓等級高達1.2 kV的二極管和晶體管，部分技術改進正在進行當中。目前還沒有大型的高壓碳化硅器件，但預計未來將會(huì )很快推出。雖然大家都在為碳化硅器件帶來的機遇而激動，但這些器件在裝配、互聯和封裝技術上還面臨著一些新的難題。創(chuàng )新的封裝方案不可或缺！

作者：羅杰斯公司電力電子解決方案事業部

碳化硅器件的優點是什么？

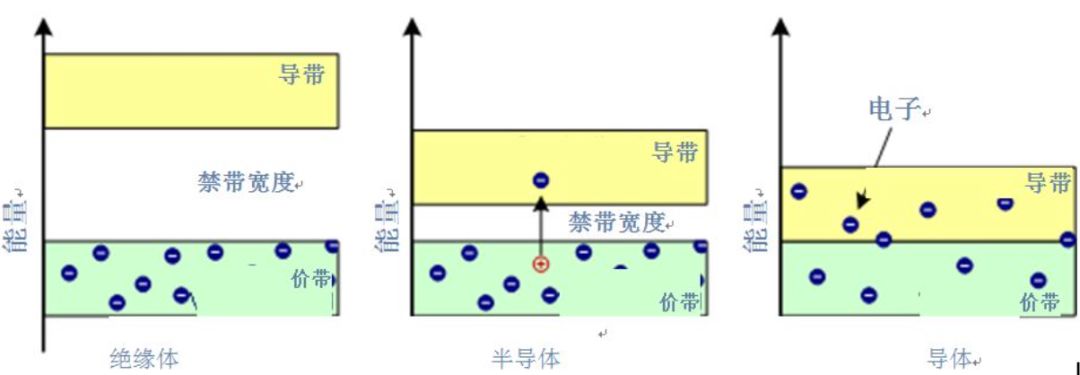

碳化硅是一種寬禁帶（WBG）半導體材料。禁帶通常是指價帶和導帶之間的電子伏（eV）能差。價電子和原子結合形成傳導電子需要這種能量，而這種傳導電子可在晶格中自由移動，并可作為電荷載子導電。絕緣體擁有極高的禁帶寬度，通常要高于4eV。

兩者均為半導體材料，但碳化硅的性能明顯優于硅材料（Si），如表1所示。

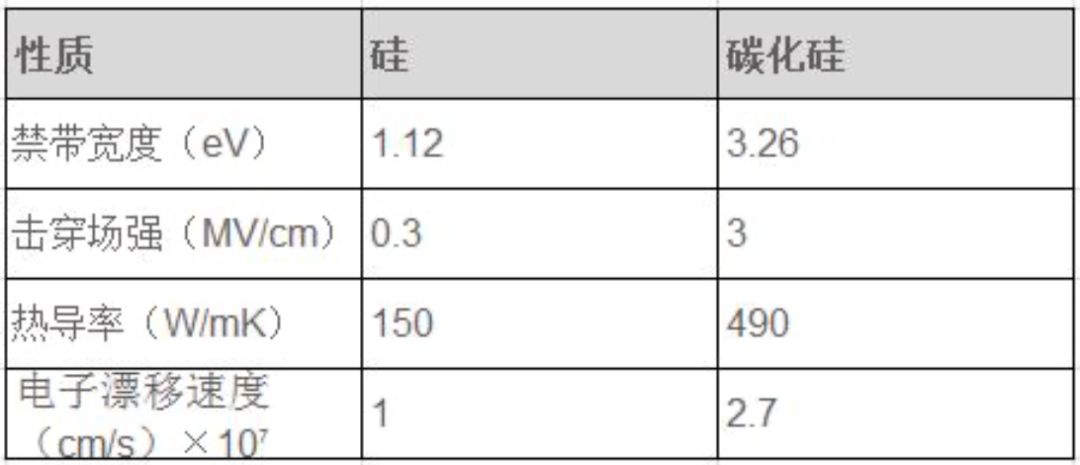

表1：碳化硅與硅的性質

   碳化硅的禁帶寬度是硅材料的3倍，擊穿電場的大小則是后者的10倍。這意味著，在相同的閉塞電壓下，碳化硅器件的漂移區域間隔可以減少至硅器件的十分之一。此外，就漂移區域的摻雜濃度而言，碳化硅器件比硅器件高100倍。大部分高阻塞電壓功率器件的導通電阻都是漂移區電阻。因此，在相同的閉塞電壓下，碳化硅器件的導通電阻（RDSon）是硅功率器件的千分之一。

   碳化硅的電子漂移速度是硅材料的兩倍左右。此外，在相同的閉塞電壓下，碳化硅器件的漂移距離比硅器件要短。所有這些特性都表明，與硅器件相比，碳化硅器件可在更高的開關頻率下工作。

  最后，碳化硅的熱導率是硅材料的三倍左右。此外，碳化硅的半導體固有溫度遠高于1000°C。因此，在高溫環境下，碳化硅器件的穩定性要優于硅器件。

對市場和應用的影響

  與硅器件相比，碳化硅器件擁有更低的運行損耗、更快的開關速度和更出色的高溫工作穩定性。這些特征能帶來許多系統優勢，對于下一代電源模塊很有吸引力。

  高溫穩定性意味著碳化硅不僅可以在更高的溫度下工作，而且還可以經受住不時出現的溫峰（取決于任務要求）。此外，更高的開關頻率能夠減少產品的大小和重量，因為笨重的磁性組件被換成外形更小的元件。最后，更快的開關時間和更低的導通電阻能夠減少開關和傳導損耗，進而提高系統效率。

  即使碳化硅屬于價格（更）高的組件，系統成本通常也能得到降低。但這需要進行詳盡的調查，因為碳化硅對所有常用的電力電子應用而言情況不同。Power America和歐洲電力電子中心（ECPE）等組織發布了寬禁帶路線圖，表明了基于碳化硅的電源模塊的主要市場和應用場景。光伏逆變器、不間斷電源（UPS）和電動汽車的逆變器可在短期內從碳化硅中獲利，而高電壓應用的實現還需要一定時間。

封裝是一個限制因素

  有了碳化硅器件后，應用不僅能夠實現顯著的效率改進，而且能夠降低體積和重量。前提是，將該器件整合入應用的過程并不會(huì )抵消這些優點。因此，作為步，封裝方面需要特別注意。

  前面說過，每塊芯片的開關和傳導損耗將會(huì )極大地減少，而芯片面積也會(huì )繼續縮小。最后，功率損耗的密度將會(huì )增加，從而必須仔細選擇封裝方式以解決較高的散熱需求。此外，器件能夠在更高的結溫下工作，而溫升還會(huì )增加。因此，對于高溫穩定性、冷卻和可靠性的要求將會(huì )更加嚴苛，必須根據情況選擇模塊外殼、器件連接、散熱底板和散熱所用的封裝材料。模塊外殼的新材料可能需要滿足高工作溫度的要求。互聯器件的新技術將代替傳統笨重的鋁線。現在，在氮化硅活性金屬釬焊（Si3N4 AMB）基板上銀燒結模具能夠更好地解決這些冷卻和可靠性問題。我們也可以期待一些采用厚銅層、低熱阻和綜合散熱器的創(chuàng )新解決方案，以?xún)?yōu)化熱容、熱擴散以及從芯片到冷卻劑散熱距離。

  除上述挑戰外，碳化硅快切器件還可能出現一些電氣方面的問題。在斷開閉鎖模式這一極短的開關時間中，電壓的下降會(huì )產生電流斜率，進而導致明顯的過電壓和振蕩。放慢器件的速度并不是一個明智的選擇。這種問題可通過電源模塊內或附近的低電感電流解決。短路環、相反平面中的電流以及多條對稱的電流路徑是在設計電源模塊、直流基板（包括電容）及其連接時必須考慮的基本要素。另一個問題與交流電和地面間的電容耦合有關。當開關速度極快時，這一耦合就成為了系統的關鍵，因為其會(huì )產生極高的電磁干擾。同樣地，電源模塊的巧妙設計能夠盡量減少這一影響。

  最后，成本或將成為碳化硅器件推廣面臨的更大挑戰。雖然這些器件價格高昂，但它們能夠大幅降低成本。但是，由于這些器件會(huì )影響系統成本，我們必須盡可能地在滿足要求的情況下，減少所用的器件數量。因此，需要熱管理解決方案在縮小芯片面積的同時，更大化緊湊輕巧封裝的輸出功率。

  碳化硅器件將改變整個局面——其封裝需要全新的材料、全新的連接技術和全新的組件。創(chuàng )新是克服障礙的關鍵。作為金屬化陶瓷基板和冷卻方案的制造商，羅杰斯電力電子解決方案事業部將以開發伙伴的身份為你提供幫助。歡迎關注我們的微信公眾號：羅杰斯電力電子解決方案。
